奧戈恩干泥泵,泥餅泵輸送系統

在污水處理的整個流程中，脫水后污泥的輸送是非常重要的一個環節。但長久以來， 干污泥的輸送問題一直未得到很好的解決。是選擇龐大而昂貴的柱塞泵， 還是采用其他的干泥輸送系統？行業內始終未找到一個合適的答案。由奧戈恩公司提供的干泥輸送系統自推向市場至此， 已經有1 0 余年的歷史。憑借這1 0 余年的生產和應用經驗， 以及在整個過程中的不斷研發和改良， 目前， 奧戈恩公司終于可以向各地用戶提供一種精確和完備的干泥輸送方案。

奧戈恩干泥系統的組成

奧戈恩干泥輸送系統是由前端的一個螺旋進料器和后面一個奧戈恩凸輪泵組成。凸輪泵的型號根據干污泥輸送的流量和距離以及干泥的含水率來確定。螺旋進料器的型號和尺寸可根據實際工況需求進行合理配置。奧戈恩凸輪泵是一種壓力大、流量易控、不易堵塞、操作維護簡便易行的泵種，同時，緊湊的設計使其可以最大限度地節省所占空間，免除設計人員對于空間要求的顧慮。

奧戈恩螺旋進料器

一條堅實的螺旋鉆安裝于梯形的料斗內，標配的螺旋鉆為碳鋼材質，且表面經過硬化處理。螺旋進料器的材質和尺寸均可根據工況及用戶的需求定制。

同時，奧戈恩公司提供超聲波液位探測系統以控制物料投加與泵送速度匹配，確保安全穩定運行。

奧戈恩干泥泵

運用于干泥輸送系統的奧戈恩凸輪泵，其轉子、襯板及其他配置的選擇均可達到與干泥輸送的工況相匹配

轉子

轉子材質：采用完全橡膠包覆轉子，轉子外層為完全橡膠材質包覆，內層轉子芯為GGG40；轉子設計：采用奧戈恩優化螺旋轉子,優化螺旋轉子,首先有利于干性物料進入泵腔內；確保較高的容積效率。另外可以將轉子與泵內壁的密封狀態由點密封改良為線密封，從而防止磨損帶來的回流，保持穩定高效的輸送。其次，螺旋狀的轉子可有效降低脈動。該種轉子更進一步延長了轉子壽命，降低了維修費用。

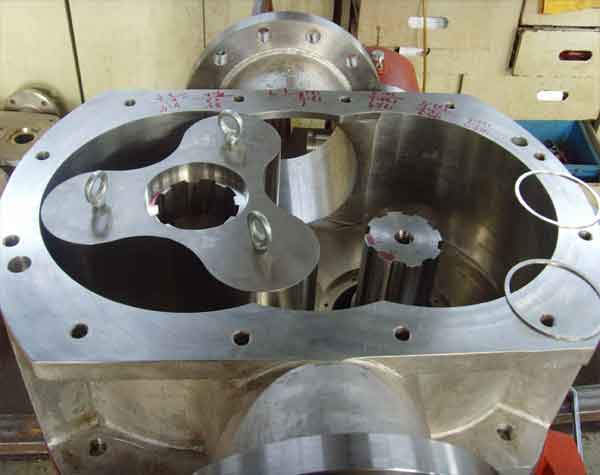

泵殼及襯板

奧戈恩干泥泵的泵殼為整體鑄造，確保運行安全穩定。針對介質的碾磨性?shī)W戈恩干泥泵提供

四面全襯板保護結構

具體如下：

奧戈恩干泥泵的泵腔內設計有軸向保護襯板和徑向保護襯板各兩塊；

1、軸向保護襯板為標準配置，在輸送高碾磨性介質時徑向保護襯板被選擇使用；

2、襯板的材質為：硬質鋼1.8714（XAR400），采用激光硬化處理，具有高耐磨性。

3、當襯板磨損時，無論軸向襯板還是徑向襯板，均可通過打開的泵蓋，直接在泵腔內更換，無需拆卸泵體或管路。

■ 軸

奧戈恩凸輪泵所配有的軸完全不與干泥介質接觸，且被油潤滑；精密機加工而成，超大軸徑、無臺階設計避免了軸偏移引起的轉子磨損；保證了能量的傳輸；超高標準的軸部件，終生免維護。

■ 機械密封

奧戈恩凸輪泵的軸密封為無需維護的單機械密封；兩個機械密封均浸泡在潤滑油中（不可用油脂潤滑）。同時，設計有一個中間隔離腔，中間隔離腔充滿潤滑油，既可以起到潤滑作用（潤滑機械密封以及轉子與軸的連接裝置）；又能監測機械密封的狀態是否良好（機械密封損壞時，油會在壓力下由螺旋孔溢出）。

奧戈恩干泥系統的優勢

■ 流量精確可控

奧戈恩干泥泵的流量與轉速成正比，且由同步減速電機驅動。用戶僅需要根據工況需要將電機上的變頻器設定好，流量即可在掌控之中。

■ 在線式維修

奧戈恩干泥泵的所有易損件（包括襯板）均可在線更換，僅需擰下泵蓋上的四顆螺絲，通過打開的泵蓋直接進行檢修和更換，無需拆卸管路或者將泵體移除。

■ 運行安全穩定

奧戈恩凸輪泵支持干運行。主要過流部件——兩個彈性體覆蓋的轉子之間，以及轉子與泵內壁之間均為小間隙配合。這種巧妙的小間隙配合不但可以避免較大摩擦、降低啟動扭矩，當出現臨時斷料時，泵體不會因?yàn)楦蛇\(yùn)行而產生大幅度溫升，同時還可以保證各過流部件的長期使用。奧戈恩干泥系統同時配備干運行保護器，通過置于泵蓋與內壁襯板之間的探頭來探測泵體內的溫度變化，溫變信號傳導至接收儀，用戶可通過接收儀上的數據判斷運行狀態，也可事先設定停機的溫升臨界值，保證控制的安全性和簡便性。超聲波液位探測器用來探測螺旋輸送器內的液位，確保進料與泵送精確配合，即可防止進料過多、物料過重而導致螺旋鉆壓無法正常運轉，又可防止進料不足引起輸送泵的長時間干轉。為防止管線堵塞，在干泥泵出口處預留吹掃管線，如果管線中泥變干、結塊，可使用高壓空氣吹掃管線。

■ 克服管阻、滿足運行壓力需求為降低管阻，奧戈恩干泥輸送系統可提供邊界注射系統。即增加一條旁路向管道內的干泥注射藥劑或水，使之潤滑與管路內壁接觸的一層干泥，從而降低管損，保護管路及易損件。奧戈恩凸輪泵作為一種靠葉輪嚙合擾動進行泵送的容積式泵，其結構特征決定了，對應于同一種泵型，輸送粘稠度較高的干泥與輸送普通水質介質相比較，當保持流量和轉速不變的情況下，前者所能達到的壓力比后者要高出2倍以上。
